Opis

Karta bezpieczeństwa

Nie

Jednostka miary

EA

Kategoria

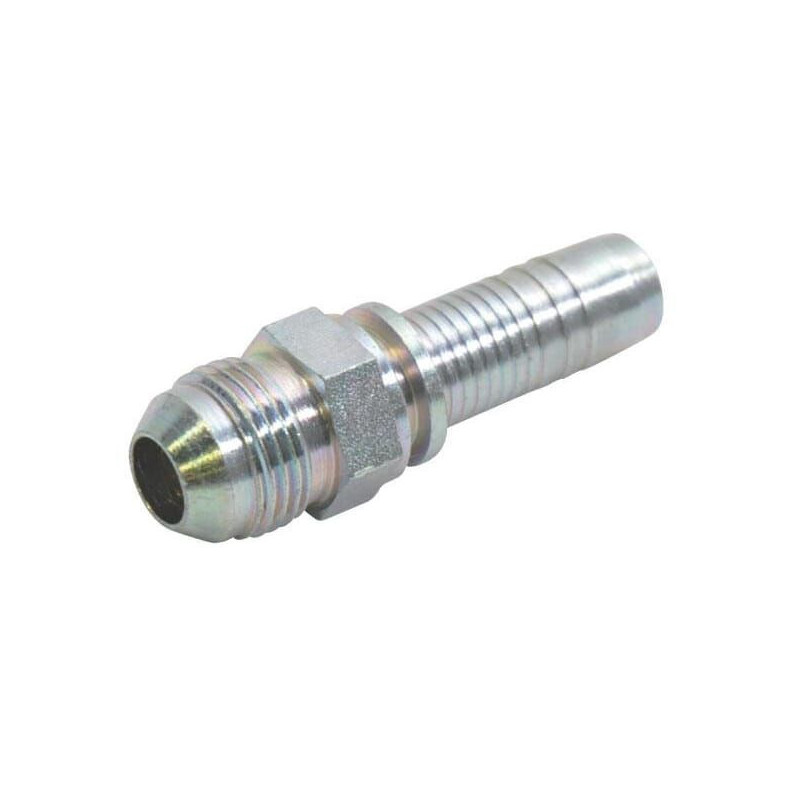

Końcówki PC|AGJ - UNF|JIC gwint zewnętrzny

Typ

AGJ

Kształt

Prosty - 2 strony przyłącza

Typ złącza nr 1

Gwint

Typ złącza nr 1 - męski/żeński

Męski

Typ złącza nr 2

Króciec na wąż

Typ złącza nr 2 - męski/żeński

Męski

Materiał

Stal

Obróbka powierzchni

Ocynk

Zastosowanie

Połączenia śrubowe na zawinięciu obrzeża blachy

Przyłącze

Gwint zewnętrzny JIC (gwint UNF) ze stożkiem zewnętrznym 74°

Typ gwintu złącza

UNF

Średnica gwintu złącza

1-5/16

Średnica połączenia nr 2

3/4
20

Rozmiar klucza dla złącza nr 1

36

Długość złącza nr 1

39,5

Kąt stożka

37

Typ złącza nr 1 - kod

AGJ

Specyficzne kody
